¿Cuál es la diferencia entre una válvula de globo y una válvula de puerta?

Como equipo clave para controlar el flujo de medios en un sistema de tuberías,válvulas de globoyválvulas de puertaAmbas son válvulas de corte, pero difieren significativamente en el diseño estructural, las características de trabajo y los escenarios aplicables. La selección inadecuada puede afectar la eficiencia del sistema e incluso causar riesgos de seguridad.

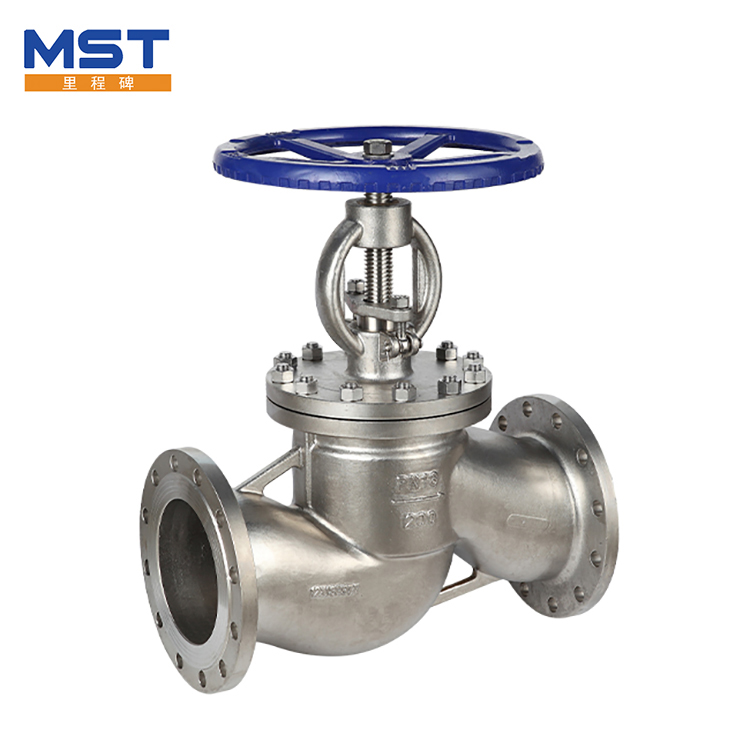

La diferencia esencial en el diseño estructural determina las características funcionales. La válvula de globo adopta una estructura de "intercepción vertical de disco de válvula". Hay un asiento de válvula perpendicular a la dirección del fluido en el cuerpo de la válvula. El disco de la válvula se mueve hacia arriba y hacia abajo a través de la varilla del tornillo para lograr el sellado. El fluido necesita hacer un giro de 90 grados para fluir a través del cuerpo de la válvula. El coeficiente de resistencia al flujo (aproximadamente 3-5) es mucho más alto que el de la válvula de puerta. La válvula de puerta se basa en "intercepción paralela de puerta". La puerta se mueve verticalmente a lo largo de la línea central del asiento de la válvula. Cuando se abre completamente, la puerta está completamente separada del canal de flujo. El coeficiente de resistencia al flujo es solo 0.1-0.5, que está cerca de la capacidad de flujo de una tubería corta.

El control de flujo y el rendimiento de sellado tienen su propio énfasis. El disco de la válvula y el asiento de la válvula de la válvula de globo son sellos de contacto con la cara, y el sellado es más confiable cuando se cierre. Es especialmente adecuado para tuberías de pequeña presión de baja presión (DN15-DN100), y el flujo puede ajustarse con precisión mediante la apertura del disco de la válvula. A menudo se usa en ocasiones que requieren estrangulamiento (como sistemas de calefacción). Sin embargo, su superficie de sellado se daña fácilmente por la erosión de fluido de alta velocidad, y su vida útil es generalmente de 10,000-20,000 veces de apertura y cierre. La puerta de la válvula de la puerta está en línea con el asiento de la válvula. No hay pérdida de estrangulamiento cuando está completamente abierto. Es adecuado para tuberías de gran diámetro (DN100-DN1000), pero debe alinearse con precisión cuando se cierre, de lo contrario es fácil de filtrar, y la regulación del flujo no se puede lograr. Se usa principalmente en condiciones completamente abiertas y completamente cerradas (como la red de agua del grifo).

La diferencia en las condiciones de trabajo aplicables es obvia. La válvula de globo es adecuada para transmitir medios limpios, como agua limpia y aceite. La presión de trabajo generalmente no es más de 16MPa, y el rango de temperatura es de -29 ℃ a 425 ℃. Preste atención a la dirección del flujo (baja entrada y salida alta) durante la instalación, de lo contrario, se reducirá el rendimiento del sellado. La válvula de la puerta se puede usar para transportar medios que contienen una pequeña cantidad de partículas (como aguas residuales), con un nivel de presión de hasta 42MPa, un rango de adaptabilidad de temperatura más amplio (-196 ℃ a 540 ℃), y las restricciones direccionales en la instalación, pero no es adecuado para escenarios de apertura y cierre de frecuentes, y la operación frecuente puede hacer que la puerta se vaya fácilmente.

El costo de mantenimiento y la vida útil deben considerarse de manera integral. La estructura de conexión del disco de la válvula y la varilla del tornillo de la válvula del globo es simple, y solo la junta de sellado debe reemplazarse durante el mantenimiento. El costo de mantenimiento único es de aproximadamente el 50% de la válvula de puerta. La válvula de la puerta tiene una estructura guía compleja entre la puerta y el vástago de la válvula. Si se atasca, debe ser desmontado en su conjunto, y el tiempo de mantenimiento es 2-3 veces mayor que el de la válvula del mundo. Sin embargo, en el estado completamente abierto, la resistencia al flujo de la válvula de puerta es pequeña, lo que puede reducir el consumo de energía de la tubería y es más económica para el uso a largo plazo.

Al seleccionar, el principio básico de "seleccionar unválvula de globopara un pequeño diámetro y unválvula de compuertapara un gran diámetro; seleccionando una válvula de globo para el ajuste del flujo, seleccionando una válvula de compuerta para la apertura y cierre completo; Se debe seguir la selección de una válvula de globo para medios limpios y una válvula de compuerta para medios que contengan partículas ". Solo combinando la presión del sistema, las características media y la frecuencia de funcionamiento se puede garantizar el rendimiento óptimo de la válvula y se garantizará el funcionamiento seguro y eficiente del sistema de tuberías.
